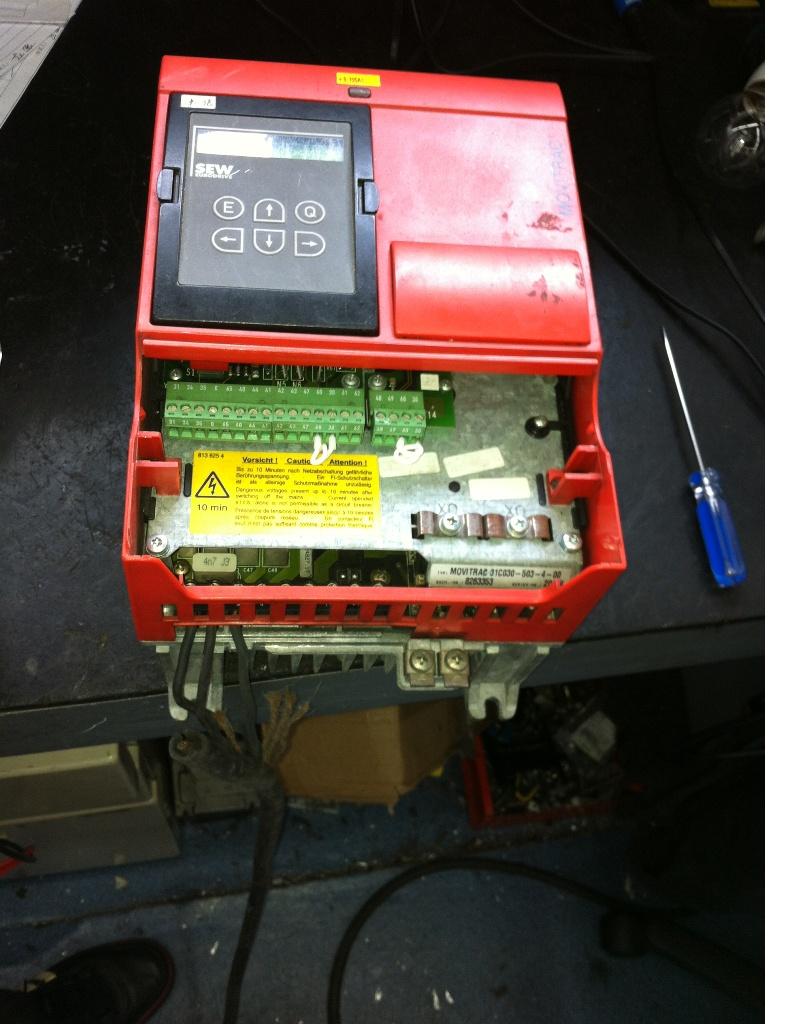

上海津信變頻器技術服務中心----本文討論的是SEW變頻器 3108A-403-4-00“上電無顯示”的檢修過程和故障分析。供大家參考。
檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，無顯示,測試控制卡上沒有+5VDC,判斷變頻器開關電源損壞。
故障原因分析：
將變頻器拆開后發現，該變頻器電源卡上有很多的油污，并且在開關電源負載線路上，整流二極管旁邊出現一大塊燒焦的痕跡。在開關電源另外一路負載上有個整流二極管燒斷。同時發現該路的濾波電容出現漏液的痕跡，并且檢查發現了濾波電容負極處的銅皮和表層的正極電阻值很小，用小刀輕輕的去除中間的污垢，發現里面已經燒焦了，處理干凈后，短路現象消失。

     由于變頻器的電源卡上非常臟，發生開關電源負載短路的幾率比較大。該變頻器開關電源損壞就是因?yàn)樽冾l器電源卡上短路導致。



維修過程：
該變頻器整體全部拆卸，變頻器電源卡非常臟，清洗電源卡上的油污，更換掉電解電容。修復損壞的線路。將變頻器單板測試，送電后，開關電源各路電源工作正常。安裝好變頻器，測試二極管特性正常。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
